كورس · الرسومات الكهربيةبالعربي
كورس قراية الرسومات الكهربية
تقرا رسمة أي لوحة وتفهمها، وتتتبّع منها العطل بالأفوميتر حتى لو أول مرة تشوف اللوحة.
أول درسين مفتوحين للكل، من غير حساب
الكورس بالأرقام
7دروس من الرموز لحد تتبّع العطل
2معيار رموز جنب بعض: IEC و ANSI/NEMA
1امتحان نهائي وشهادة إتمام
22تمرين وتجربة وسؤال بيتصحّحوا لوحدهم
الرسومات الكهربية
إنت هتتعلّم إيه
- تعرف أنواع الرسومات وأنهي واحدة تفتحها لكل سؤال
- تقرا رموز IEC و ANSI/NEMA للكونتاكتات والكويل والحماية
- تفهم تاجات الأجهزة -K1 و -Q1 وأرقام الأطراف 13-14 و 95-96
- تنط بالكروس ريفرنس من الكويل لكونتاكتاته

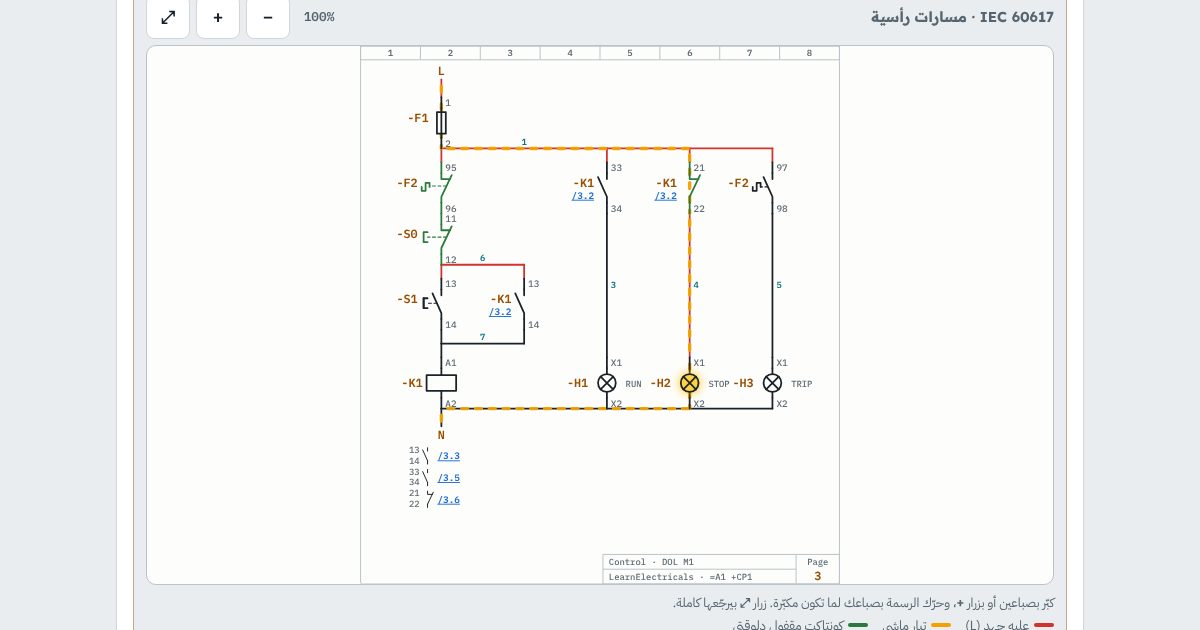

- تقرا دايرة DOL ودايرة العكس خطوة بخطوة
- تقرا الـ Single line من المحوّل للموتور بالريتنج ومقاسات الكابلات
- تتبّع سلك من الحساس للترمنال للـ PLC على رسمة اللوحة
- تطلّع العطل من الرسمة: العَرَض، بعدين نقطة القياس، بعدين العطل
المحتوى
الدروس
بالترتيب، وكل درس فيه شرح بسيط وتجارب بإيدك وأسئلة.
- أنواع الرسومات الكهربيةمفتوح للكلالـ Single line ودايرة القوى ودايرة التحكم والـ Wiring والـ Terminal ورسمة اللوحة والـ P&ID وجدول الكابلات: كل واحدة بتجاوب على سؤال
- الرموز: IEC و ANSI/NEMAمفتوح للكلالكونتاكتات NO و NC، الكويل، الزراير، السليكتور، الليميت، التايمر، الأوفرلود، القاطع، الفيوز، الموتور، المحوّل، اللمبات والحساسات
- ترقيم الأجهزة والأطراف والكروس ريفرنستاجات -K1 و -Q1 و -F1، أطراف 13-14 و 21-22 و A1-A2 و 95-96، أرقام السلوك، والمرجع /3.4
- قراية دايرة التحكمخطوة بخطوة في دايرة DOL ودايرة العكس، ومسار التيار وإنت بتدوس الزراير
- الـ Single line ودايرة القوىمن المحوّل للـ MDB للقواطع للـ MCC للموتور: الريتنج ومقاسات الكابلات على الرسمة
- رسمة اللوحة والـ Terminal stripالدين ريل والمجاري والأجهزة، الترمنالات X1 و X2، عروق الكابل والفيرول، وتتبّع سلك من الحساس للـ PLC
- تتبّع العطل من الرسمة + الامتحان النهائيالعَرَض ← الرسمة ← نقطة القياس ← العطل، لعبة الأعطال، والامتحان النهائي
لمين
مين الكورس ده ليه
- لفنيين الكهربا والصيانة في المصانع والمباني
- لطلبة هندسة كهربا وميكاترونيكس والدبلومات الفنية
- لو بتستلم لوحات أو بتعمل كوميشننج
- لو بتصلّح أعطال ومحتاج توصل للعطل أسرع
أسئلة بتتكرر
قبل ما تسأل
محتاج خلفية قبل الكورس؟
لازم تكون فاهم الجهد والتيار وبتعرف تمسك الأفوميتر، وعارف الكونتاكتور والريلاي بيشتغلوا إزاي. لو لسه، ابدأ بكورس الأساسيات وكورس الكلاسيك كنترول.
بيشرح رموز IEC ولا الأمريكاني؟
الاتنين جنب بعض: رموز IEC اللي في أغلب اللوحات، ورموز ANSI/NEMA اللي في الأجهزة والرسومات الأمريكاني.
فيه شهادة؟
أيوه. لما تخلّص كل الدروس والامتحان النهائي وانت داخل بحسابك، تطلّع شهادة إتمام بكود تحقق و QR.
الكورس مجاني؟
أول درسين مفتوحين للكل من غير حساب. باقي الدروس محتاجة حساب مجاني تعمله في ثواني بإيميلك.
ينفع على الموبايل؟
ينفع. الرسومات بتتكبّر وتتحرّك بصباعك، والشاشة الأكبر بتريحك أكتر.
جاهز تتعلّم تقرا الرسومات؟
أول درسين مفتوحين للكل، من غير حساب. ادخل دلوقتي وكمّل على راحتك، وتقدّمك بيتحفظ.
